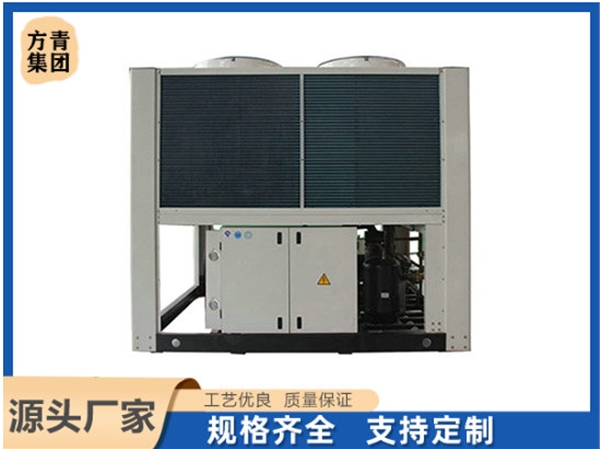

風冷模塊機組
LSQWRF-M，模塊式風冷冷（熱）水機組，是以空氣為冷（熱）源，以水為供冷（熱）介質，作為冷熱源兼用型的一體化中央空調設備，可滿足全年空調和采暖的需要。
機組安裝於屋頂、地麵、裙樓平台等露天場所，可以省去鍋爐房，無需專用機房，可減少土建工程的投資；同時模塊式風冷冷（熱）水機組不需要冷卻塔、冷卻水泵和冷卻水係統，節約了冷卻水係統投資和運行費用。
運行過程全部采用微電腦控製，機組安裝方便，管理、維修簡單。廣泛應用於賓館、商場、辦公樓、展覽館、機場、體育館等公共設施的舒適型中央空調係統，並能滿足電子、製藥、生物、輕紡、化工、冶金、製藥、電力、機械等行業的工藝性空調係統的不同使用要求。
型號命名規格
LS  QW  R  F  xx  M  X  X  X  X   X ---X   X   X   X
1    2   3  4   5  6   7  8  9  10  11  12  13  14  15
1、冷水機組
2、全封閉渦旋壓縮機
3、“R”為熱泵，單冷不予表示
4、風冷
5、名義製冷量
6、模塊式—M，整體式—Z
7、換熱器形式，套管式—不表示、板換式—H、殼管式——G
8、製冷工質、R22—不表示、R407C—C、R410A—A、R134A—B、R290—D
9、風機出風方式，頂出風—不表示，側出風—L，壓入式—Y
10、不帶熱回收—不表示，部分熱回收—RH，四合一多功能—QH，六合一多功能—SH
11、電源，220v/1PH/50Hz—1、240V/1PH/50Hz—2、230V/1PH/60Hz—3、230V/3PH/60Hz—4、380V/3PH/50Hz—5（不表示）、415V/3PH/50Hz—6、460V/3PH/60Hz—7
12、壓縮機數量
13、U形翅換—U、V形翅換—V、倒M形翅換—M
產品分類
LSQWRF xx M標準機組，適用於一般場合，可以輸出空調冷水或熱水
LSQWRF xx MRH部分熱回收機組，適用於既有空調需求，又有少量熱水需求的場合，可以輸出空調冷水或者熱水，同時提供少量生活熱水。
LSQWRF xx MQH四合一多功能模塊機組，LSQWRF60M-2V，LSQWRF60MRH配套使用，單機使用有限製。適用於既有空調需求，又有大量熱水需求的場合，工作模式有製冷、製熱、製冷＋大量熱水、大量熱水。可以輸出空調冷水或者熱水，並能提供大量生活熱水。
LSQWRF xx MSH六合一多功能模塊機組，適用於基友空調需求，又有大量熱水需求的場合，可以單機使用。工作模式有製冷、製熱、製冷＋少量熱水、製冷＋大量熱水、製熱＋少量熱水、大量熱水。可以輸出空調冷水或熱水，並能提供少量生活熱水或大量生活熱水。
LSQWRF xx MA新工質R410A機組，適用於對能效比和工質有要求的場合，可以輸出空調冷水或熱水。
LSQWRFxxM-2VP低溫強熱型風冷熱泵機組，具有標準風冷熱泵機組的功能，可以輸出空調冷水或熱水。獨特優勢：采用想愛你金的噴氣增焓技術，顯著提高傳統風冷熱泵產品的冬季供熱能力，能夠適應環境溫度不低於-20℃的氣候條件，適用於華北、西北等寒冷地區。
風冷模塊機組特點
1、形式多樣，應用範圍廣，既有標準機組，又有熱回收機組，新工質R410A機組，壓入式低溫機組，可滿足不同場合的需求。
2、模塊化設計，在組合式具有高度的靈活性，有利於能量的調控及擴容方便。運輸、安裝、調試及維護操作簡單。
3、節省空間，機組結構緊湊，占地麵積小，重量輕。可直接安裝於屋頂或室外空間，無需專用機房，可節省建築空間。
4、外形精巧、美觀，機組殼體均采用優質不鏽鋼板材料或冷軋鋼板噴塗，顏色潔淨、美觀、防腐防鏽能力強。機組結構結合實際工程需要設計，簡捷、實用、美觀大方。
5、工作可靠，性能穩定，機組的壓縮機、風機、製冷係統配件、電腦及電控原件均采用配置，性能可靠。產品率先通過國家強製性CRAA認證、質量安全認證。每台機組出廠前均通過國家級性能檢測中心的嚴格測試檢驗。
6、保護齊全，機組均設有溫度保護開關，過載繼電器，高低壓安全開關，欠相逆相、防凍開關及延時啟動等保護裝置，確保主機安全，可靠運行。
7、全自動智能控製，采用優質的微電控製，全中文顯示，操作界麵簡單，友好。自動化程度高，功能齊全，能實現機組啟停程序管理，定時控製，水泵管理，智能除霜，智能防凍，全功能故障報警及故障自我診斷等功能。配備RS485/RS232通訊接口，方便用戶實現機組的集中監控和遠程監控。
8、用戶使用維護方便，機組出廠已完成製冷劑充注，所有保護參數均（jun1）已設定，並按照國家標準完成檢測和調試，現場安裝隻需接通電源及供水管路即可，使用隻需操作電腦控製器。機組的壓縮機，製冷配件及電控係統均置於機組下部，且與風係統隔離，為用戶提供了良好的操作維護環境。
風冷模塊機組安裝注意事項
1、電氣配線時應當注意以下事項：
1）機組的配線隻是指機組的供電電源線和通訊控製線。機組自己帶的電氣箱內的控製配線已經在出廠前接好，用戶千萬不要改動。
2、水係統及水管配接注意事項：
供水係統在設計和施工時必須注意以下事項：
1）供水係統必須選配流量和揚程合適的水泵，以確保機組實際供水量與機組要求水量相差不超過10%。
2）機組的進出水管路前必須加裝水過濾器，並選擇40目以上的過濾網。
3）回水管上必須加裝可膨脹時水箱，以適應供水係統因氣溫變化而造成的水量變動。
4）機組出水管上必須加裝水流開關(靶式流量計)，以避免水流量不足對機組造成損壞。
5）排氣閥門必須設在水係統的高點。
6）在多台機組並聯時需設分水器，集水器及水壓平衡閥。水係統低點安裝合適的排水塞或閥門。
多功能模塊機組的附加注意事項：
1）機組使用時，空調水不允許放掉。
2）環境溫度10℃以下，不允許使用手動的單獨熱回收模式。
3）熱水泵和空調泵均可采用兩個水泵，其中一台為備用泵，熱水泵與空調水泵不允許單獨控製，必須接至控製器接口，與機組聯動。空調水係統和熱水係統必須增加水流開關，保證水泵正常運行，水流開關必須與機組聯動。
4）要求緊靠水箱熱水係統出水口設一水溫測試口，熱水溫度探頭機組配帶。
5）推薦多功能模塊機組與普通模塊組合使用，但必須用全熱回收機組作為主模塊。
6）熱水箱排汙管、溢流管，熱泵機組冷凝水排放管要求接至安全排水溝。熱水係統不睡直接接水箱，通過水箱球閥自動控製，不與機組聯動。
7）用戶供水管上需要一個增壓循環泵，保證用戶隨時使用到熱水。
